SD-OCT REVO ECO

SD-OCT REVO ECO

Preis/Leistungs-Sieger

Spectral Optischer Kohärenz-Tomograph für die ophthalmologische Diagnostik

Das REVO ECO vereint beachtliche Leistung mit einem unschlagbaren Preis- Leistungsverhältnis.

Die Firma Optopol hat im Jahr 2006 das erste SD-OCT für die Ophthalmologie auf den Markt gebracht. Kontinuierliche Weiterentwicklung, verbunden mit der Innovationskraft eines jungen und flexiblen Unternehmens, brachte die REVO SD-OCT Produktfamilie hervor.


Das REVO bietet:

• Bis zu 15 x 15 mm Scanbereich
• 8 Layer werden automatisch erkannt
• Automatisches Follow-up
• Normative Datenbanken für Nethautdicken und Ganglion-Komplex
• Verlaufsdarstellung von bis zu sechs Untersuchungen
• Vergleich zweier beliebiger Untersuchungen
• 3D-Darstellung mit Layer Shift

• Geometrische Auswertung des Sehnervs (Cup/Disc)
• Nervenfaserschichtanalyse (GDX)
• DDLS-Analyse
• Ganglien-Komplex-Analyse
• Automatisches Follow-up
• Normative Datenbanken für Geometrien (Cup/Disc), Nervenfasern, Ganglienzellen
• Verlaufsdarstellung von bis zu sechs Untersuchungen

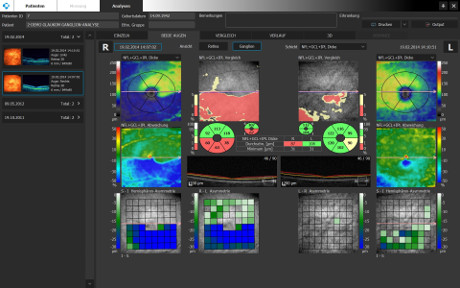

Ganglienzellenanalyse


Die Ganglienzellenanalyse des REVO OCTs liefert eine zusätzliche Glaukom-Analyse neben der konventionellen papillären, retinalen Nervenfaserschichtdickenmessung. Sie können zwischen drei Analyseformen wählen: NFL+GCL+ IPL-Dicke, GCL+ IPL-Dicke, NFL-Dicke. Diese Grafiken sind zusätzlich mit der jeweiligen Normativdatenbank hinterlegt. Die Kombination von Ganglienzellenanalyse mit papillärer, retinaler Nervenfaserschichtdicke liefert einen besseren Biomarker für Ihr Glaukommanagement.


• 18 mm Scan-Breite
• Darstellung des vollständigen vorderen Systems
• Messung beider Kammerwinkel in einer Aufnahme
• Automatische Pachymetrie
• Analyse des Kammerwinkels
• Darstellung der Iris

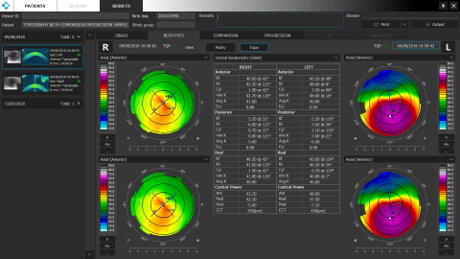

Das OCT-Topographie-Modul (OCT-T) ermöglicht eine umfangreiche Analyse der beiden Grenzflächen der Hornhaut. Zu den wichtigsten Analysen gehören die Ermittlung der Krümmungsradien (K1 und K2) der Hornhaut sowie die daraus resultierende Brechkraft der Hornhaut. Die Werte vervollständigen das in Version 8.0 veröffentlichte OCT-Biometrie-Modul (OCT-B) der Copernicus REVO Reihe. Für die Auswertung der Ergebnisse stehen eine Vielzahl unterschiedlichster Darstellungen zur Verfügung. Die OCT-T-Technologie basiert auf dem Prinzip des Ray Tracings. Dabei wird neben der Vorder- und Rückfläche der Hornhaut auch die korrespondierende Hornhautdicke ermittelt


Konnektivität / Netzwerk:

• Kostenlose Server- und Viewer Programme (Installationsservice)
• Viewer dürfen an verbundene Praxen weiter gegeben werden
• Standortvernetzung
• Diverse Schnittstellen zu Ihrer Verwaltungssoftware
• DICOM
• Automatischer Export

Technische Daten:

• Technologie: Spectral Domain OCT
• Messmodi: B-Scan, Radial-Scan, Raster, Cross, 3D, Raster-Scan, Multiline-Scan, Gefäß-Scan
• Messmethode: Vollautomatisch
• Fundusdarstellung: pSLO (Live Fundus Rekonstruktion)
• Fixation: OLED Bildschirm (Fovea u. Disk) - variable Position und Form, externe Fixation
• Wellenlänge: 840 nm
• Axiale Auflösung: 5 µm (optisch) im Gewebe und 2,8 µm (digital)
• horiz. Auflösung: 12-18 µm
• Axiale Scantiefe: min. 2 mm
• Geschwindigkeit: 60.000 A-Scans / s
• Scan-Breiten: posterior 5 bis 15 mm, anterior 3 bis 18 mm
• Max. Fläche 3D Scan: 15 x 15 mm
• Min. Pupille: 2,4 mm

Analyse-Software:

Retina Analyse:

• Retina-Dicke
• RNFL+ GCL+IPL-Dicke (Nervenfaserschicht-, Ganglienzellschicht-, Innere Plexifromeschicht-Dicke)
• GCL+IPL-Dicke
• RNFL-Dicke
• RPE Deformationskarte
• IS/OS Dicke
• Follow-up

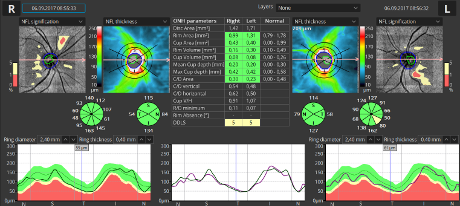

Glaukom:

• Nervenfaserschichtdicke
• ONH Morphologie
• DDLS - Disc Damage Likelyhood Scale
• Ganglienzellanalyse mit Asymmetrievergleich
• Follow-up

Anterior:

• Pachymetrie
• LASIK Flap Vermessung
• Kammerwinkelmessung
• Weitwinkel-Scans

• REVO ECO OCT
• Viewer und Server Applikationen
• Anterior Wide Field

Optional erhältlich:

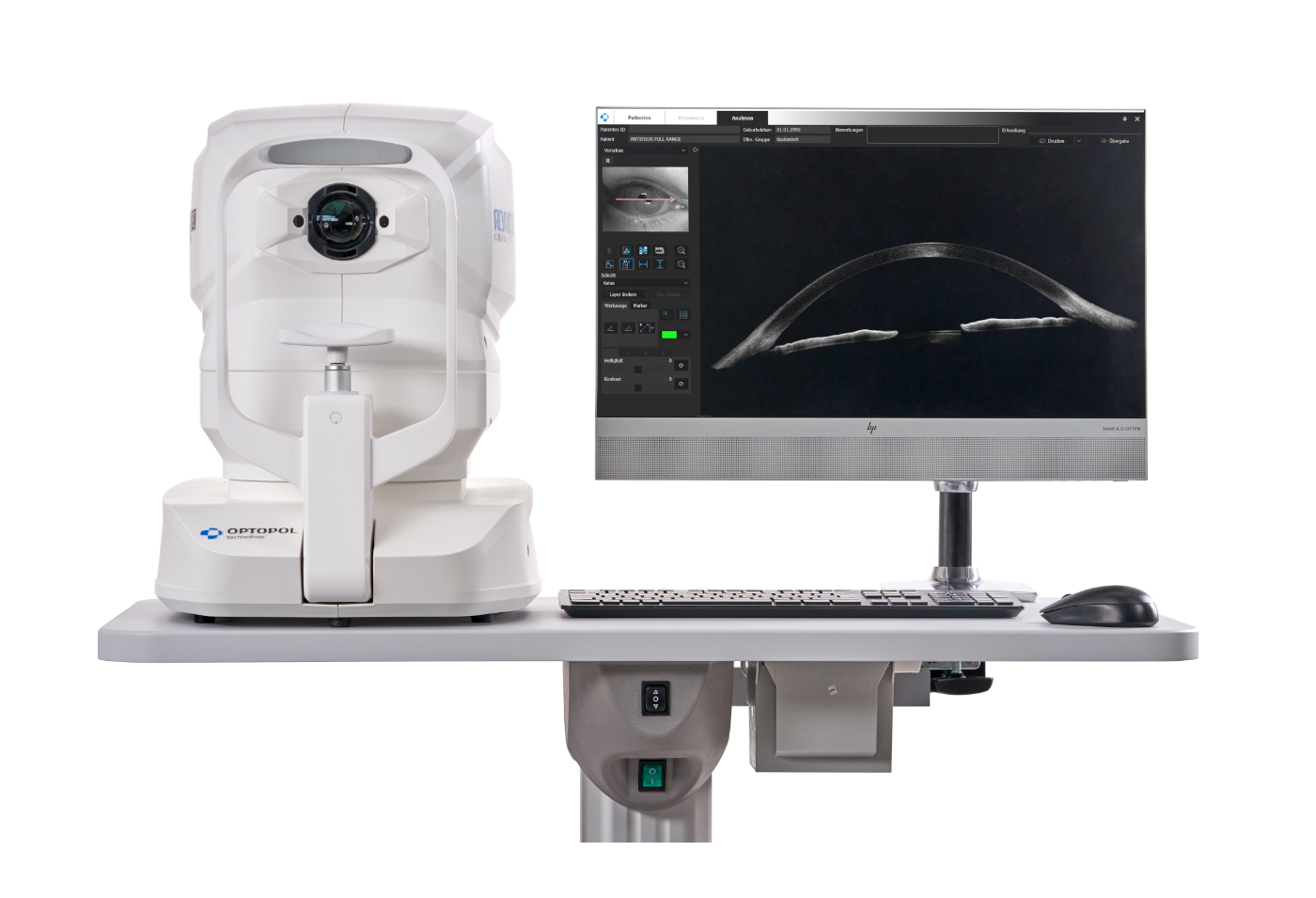

• HP All-In-One Profi-PC mit Multitouch Display
• Tischpaket
• OCT-T: Topographie-Modul
