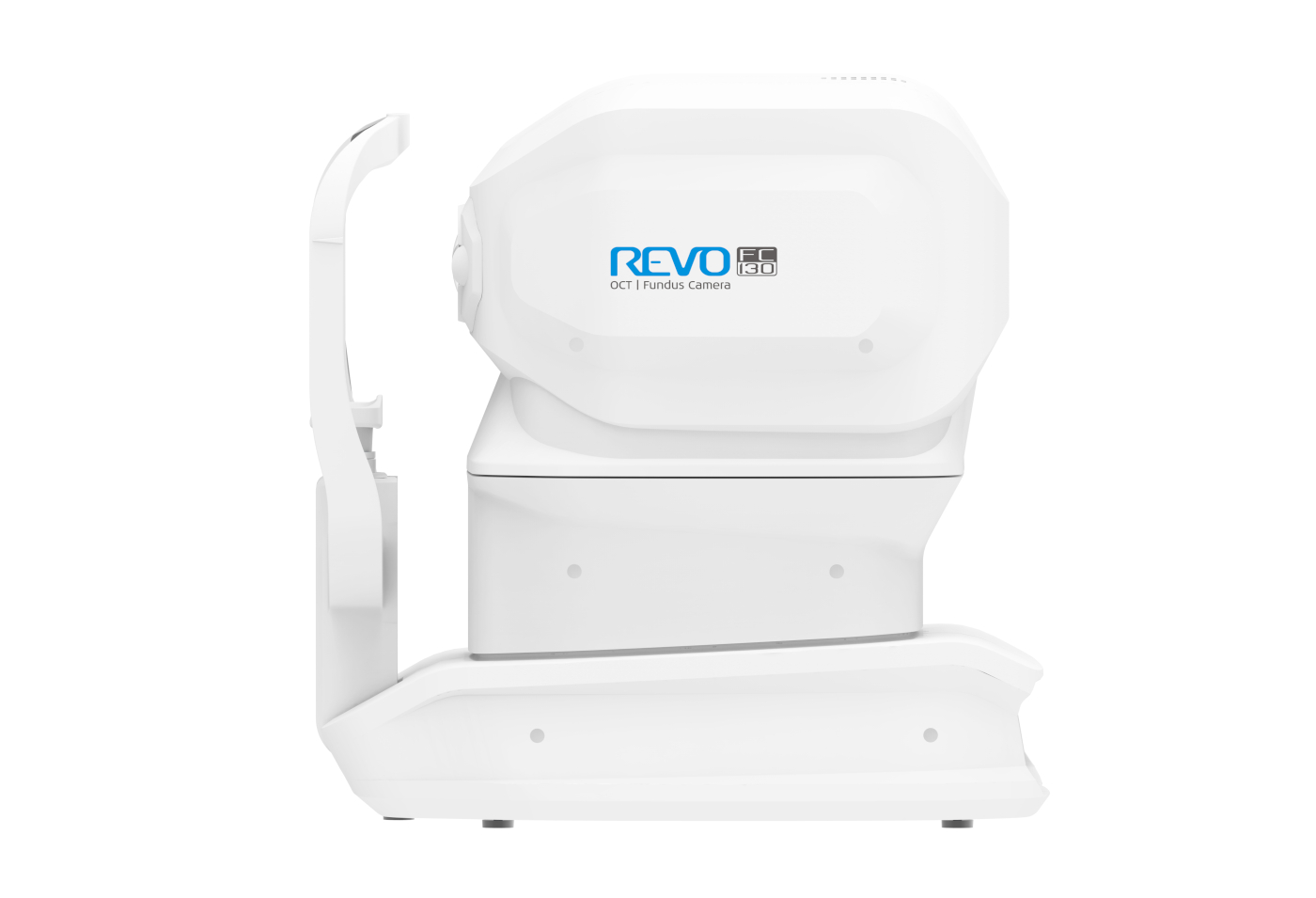

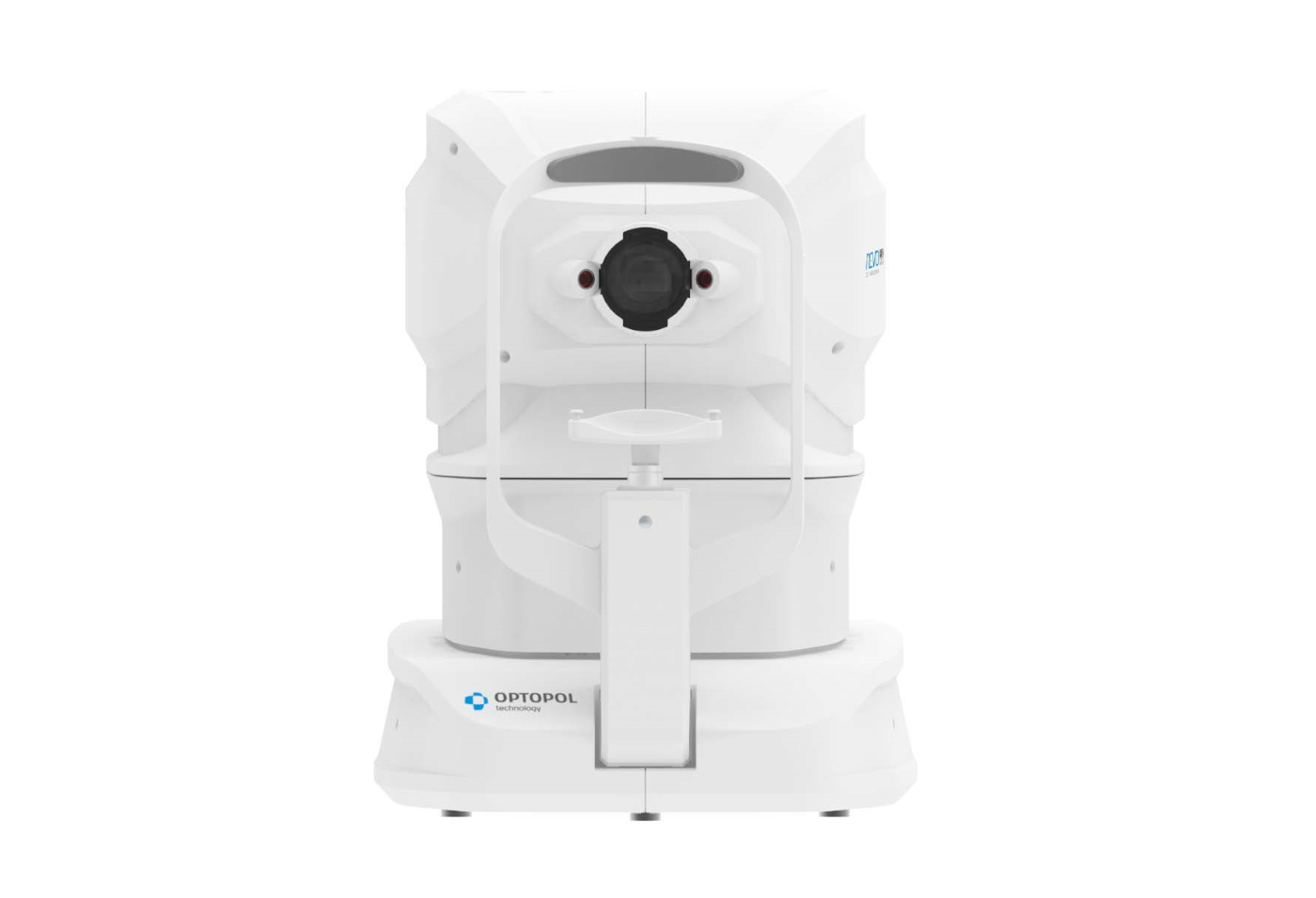

SD-OCT REVO FC130

SD-OCT REVO FC 130

Das Multifunktions-OCT

Spectral Optischer Kohärenz-Tomograph für die ophthalmologische Diagnostik
Mit integrierter 12 Megapixel Funduskamera und Echtzeit Hardware Eye-Tracking

Das Copernicus REVO FC 130 ist das neueste Mitglied der REVO OCT Familie.
Es bietet neben den bekannten guten und vollständigen OCT-Funktionen eine integrierte Funduskamera.

Die Firma Optopol hat im Jahr 2006 das erste SD-OCT für die Ophthalmologie auf den Markt gebracht. Die kontinuierliche Weiterentwicklung, verbunden mit der Innovationskraft eines jungen und flexiblen Unternehmens, brachte die REVO SD-OCT Produktfamilie hervor.


Das REVO FC 130 bietet:






• Bis zu 15 x 15 mm Scanbereich
• 8 Layer werden automatisch erkannt
• Automatisches Follow-up
• Normative Datenbanken für Netzhautdicken und Ganglien-Komplex
• Verlaufsdarstellung von bis zu sechs Untersuchungen
• Vergleich zweier beliebiger Untersuchungen
• 3D-Darstellung mit Layer Shift

• Echtfarben-Funduskamera
• 45° Non-Mydriatisch
• 12 Megapixel CCD-Kamera
• Vollautomatische Fotografie

• Aktive Nachverfolgung in Echtzeit
• Perfekte Hilfe bei Augenbewegungen und Blinzlern
• Exakte OCT-Aufnahmen
• Für präzise Folgeuntersuchungen

• Geometrische Auswertung des Sehnervs (Cup/Disc)
• Nervenfaserschichtanalyse (GDX)
• DDLS-Analyse
• Ganglien-Komplex-Analyse
• Automatisches Follow-up
• Normative Datenbanken für Geometrien (Cup/Disc), Nervenfasern, Ganglienzellen
• Verlaufsdarstellung von bis zu sechs Untersuchungen

Ganglienzellenanalyse



Die Ganglienzellenanalyse des REVO OCTs liefert eine zusätzliche Glaukom-Analyse neben der konventionellen papillären, retinalen Nervenfaserschichtdickenmessung. Sie können zwischen drei Analyseformen wählen NFL+GCL+ IPL-Dicke, GCL+ IPL-Dicke oder NFL-Dicke. Diese Grafiken sind zusätzlich mit der jeweiligen Normativdatenbank hinterlegt. Die Kombination von Ganglienzellenanalyse mit pappillärer, retinaler Nervenfaserschichtdicke liefert einen besseren Biomarker für Ihr Glaukommanagement.

Full Range-Aufnahmen



Das neue Extended Depth Retina Imaging, welches auf der Full Range-Technologie basiert, bietet Scans mit größerer Tiefe für eine zuverlässige und bequeme Kontrolle von schwierigen Fällen. Dank der Scans mit großer Tiefe ist dieser neue Bildgebungsmodus perfekt für die Diagnose von sehr stark kurzsichtigen Patienten geeignet. Außerdem bietet sie einen Überblick über die gesamte Vorderkammer, von Hornhaut bis zur Augenlinse.










• 18 mm Scan-Breite
• Darstellung des vollständigen vorderen Systems
• Messung beider Kammerwinkel in einer Aufnahme
• Automatische Pachymetrie
• Analyse des Kammerwinkels
• Darstellung der Iris

• Darstellung von Gefäßen und Mikrozirkulation ohne Kontrastmittel
• Selektive Darstellung für jede Netzhautschicht
• Vordefinierte Netzhautschichten oder manuell wählbar
• Automatische Mosaikerstellung für die Peripherie
• FAZ Tool: Vermessung der fovealen avaskulären Zone
• VFA Tool: Vermessung von Neovaskularisationen (Vascular flow area)
• Sehr schnelle Messung
• Automatische Beseitigung von Bewegungsartefakten
• Automatische Beseitigung von Projektionsartefakten

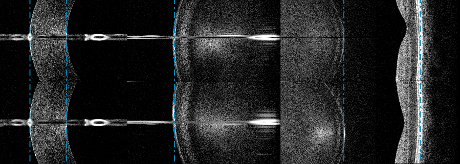

Vollautomatische 10-fach Messung:

• AL: Achslänge
• ACD: Vorderkammertiefe
• LT: Linsendicke
• CCT: Hornhautdicke

Zusätzlich existiert ein Scanprogramm zur detaillierten Darstellung der Vorderkammer.

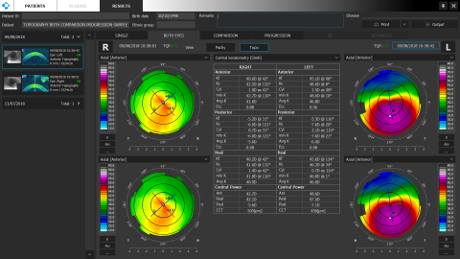

Das OCT-Topographie-Modul (T-OCT) ermöglicht eine umfangreiche Analyse der beiden Grenzflächen der Hornhaut. Zu den wichtigsten Analysen gehören die Ermittlung der Krümmungsradien (K1 und K2) der Hornhaut sowie die daraus resultierende Brechkraft der Hornhaut. Die Werte vervollständigen das in Version 8.0 veröffentlichte OCT-Biometrie Modul (B-OCT) der Copernicus REVO Reihe. Für die Auswertung der Ergebnisse stehen eine Vielzahl unterschiedlichster Darstellungen zur Verfügung. Die T-OCT-Technologie basiert auf dem Prinzip des Ray Tracings. Dabei wird neben der Vorder- und Rückfläche der Hornhaut auch die korrespondierende Hornhautdicke ermittelt.


Konnektivität / Netzwerk:

• Kostenlose Server- und Viewer-Programme (Installationsservice)
• Viewer dürfen an verbundene Praxen weiter gegeben werden
• Standortvernetzung
• Diverse Schnittstellen zu Ihrer Verwaltungssoftware
• DICOM
• Automatischer Export

Technische Daten:

• Technologie: Spectral Domain OCT
• Messmodi: B-Scan, Radial-Scan, Raster, Cross, 3D, Raster-Scan, Multiline-Scan, Gefäß-Scan
• Messmethode: Vollautomatisch
• Fundusdarstellung: pSLO (Live Fundus Rekonstruktion)
• Fixation: OLED Bildschirm (Fovea und Disk) - variable Position und Form, externe Fixation
• Wellenlänge: 850 nm
• Axiale Auflösung: 5 µm (optisch) im Gewebe und 2,8 µm (digital)
• Digitale Auflösung: 2,6 µm
• Horizontale Auflösung: 12-18 µm
• Axiale Scantiefe:  2,8 mm / 5,6 mm im Full Range Modus
• Geschwindigkeit: 130.000 A-Scans / s
• Scan-Breite: posterior bis 15 mm, anterior bis 18 mm
• Max. Fläche 3D Scan: 15 x 15 mm
• Max. A-Scans pro B-Scan: 12.032
• Min. Pupille: 2,4 mm

Analyse-Software:

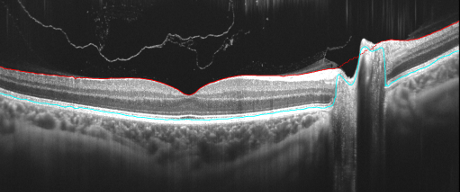

Retina Analyse:

• Retina-Dicke
• RNFL+ GCL + IPL-Dicke (Nervenfaserschicht-, Ganglienzellschicht-, innere plexiforme Schicht-Dicke)
• GCL + IPL-Dicke
• RNFL-Dicke
• RPE-Deformationskarte
• IS/OS-Dicke
• Follow-up

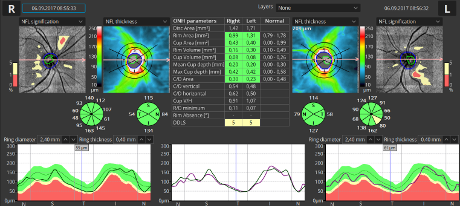

Glaukom:

• Nervenfaserschichtdicke
• ONH Morphologie
• DDLS - Disc Damage Likelyhood Scale
• Ganglienzellanalyse mit Asymmetrievergleich
• Follow-up

Anterior:

• Pachymetrie
• LASIK Flap Vermessung
• Kammerwinkelmessung
• Weitwinkel-Scans

• REVO FC 130 OCT
• Unbegrenzte Anzahl kostenloser Netzwerk-Viewer
• Anterior Wide Field

Optional erhältlich:

• HP All-In-One Profi-PC mit Multitouch Display
• Tischpaket
• OCT-A: OCT-Angiographie
• B-OCT: Biometrie
• T-OCT: Topographie
