NIDEK TonoRef III

OCULUS/NIDEK Tonoref III

Vier Messfunktionen in einem Gerät: Refraktometer, Keratometer, Tonometer und Pachymeter

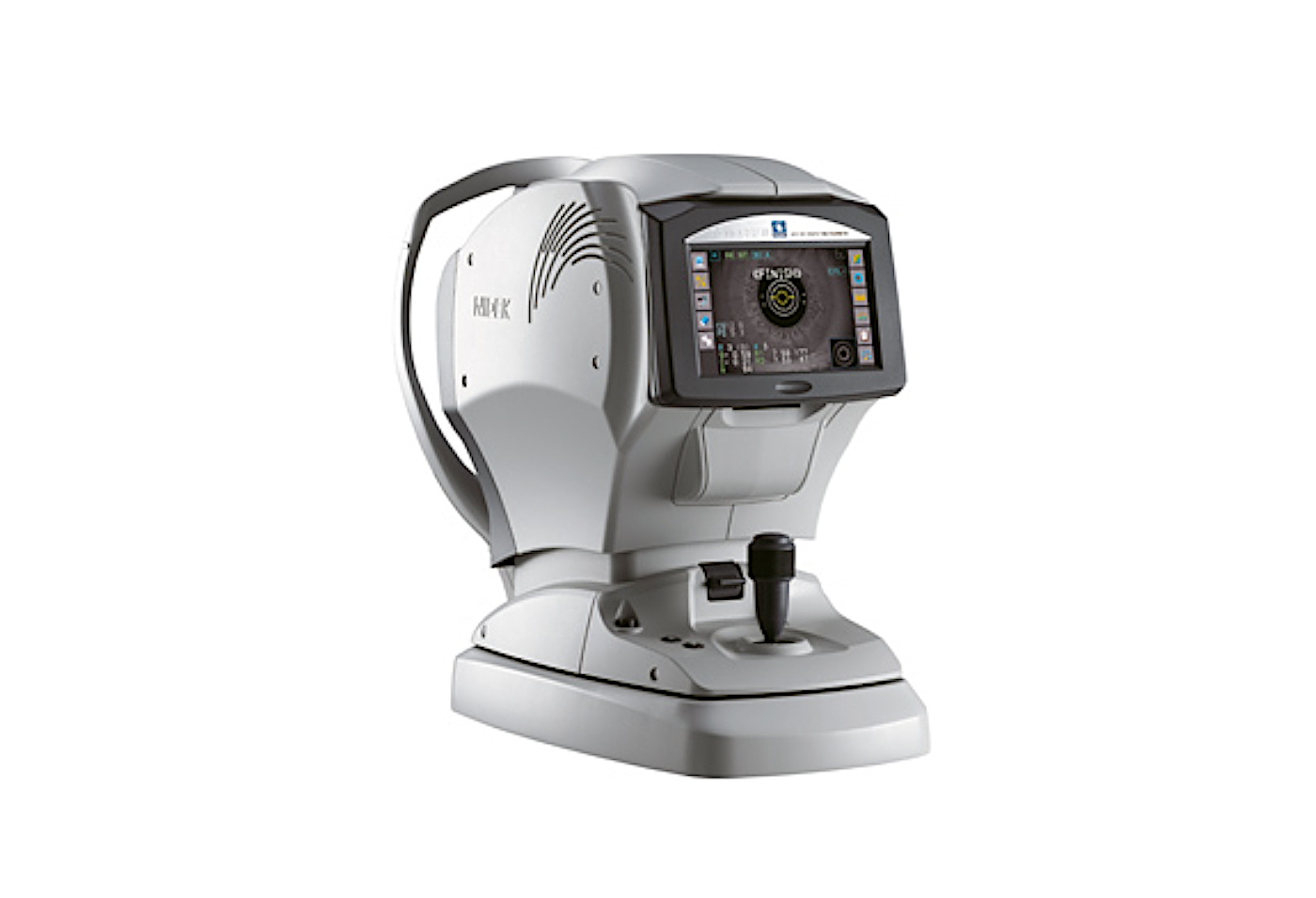

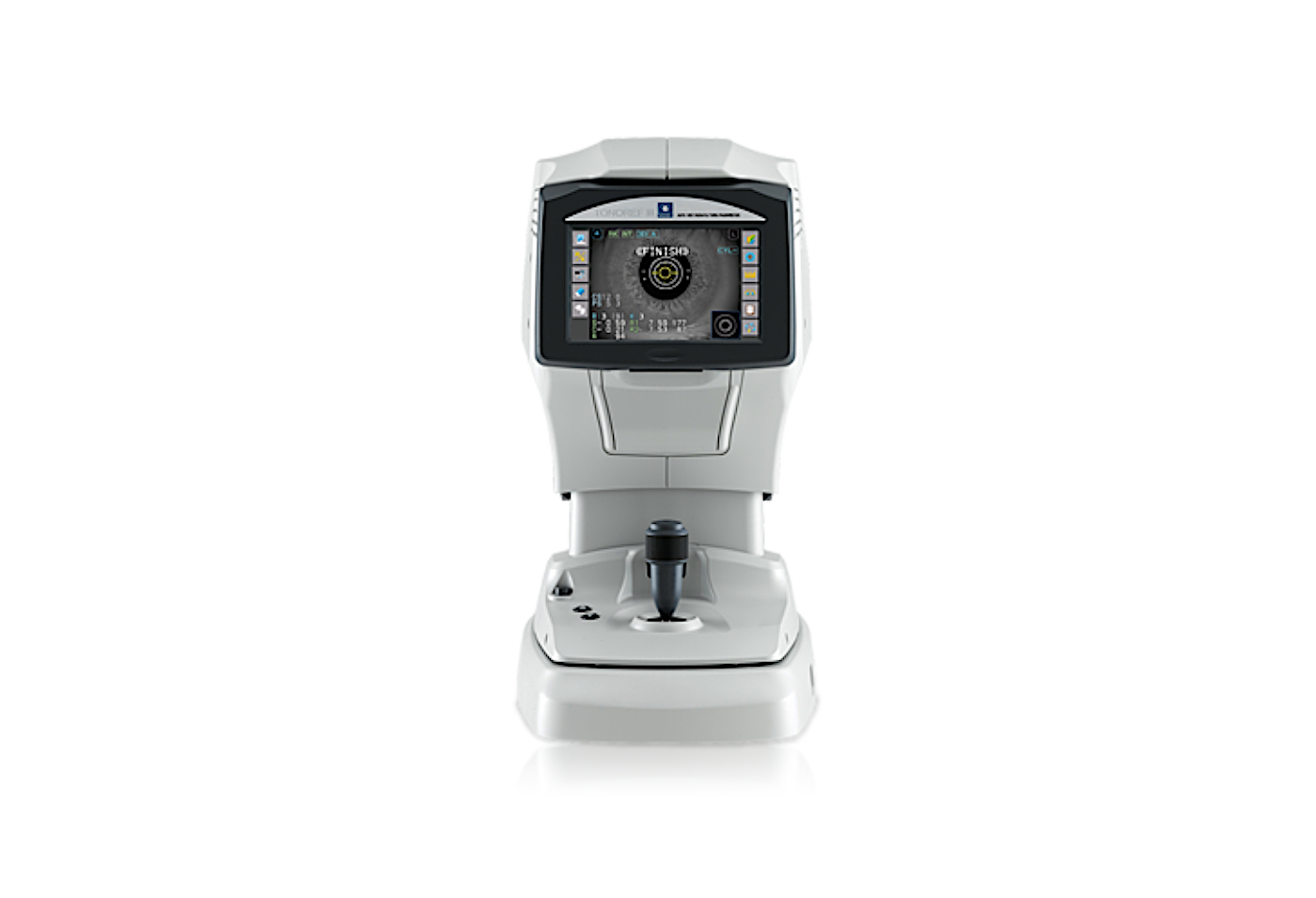

Das neue Tonoref III von OCULUS/NIDEK ist ein Kombinationsgerät aus einem Autorefrakto-Keratometer (ARK) und einem Non-Contact-Tonometer (NT) mit integrierter Messung der Hornhautdicke. Durch die Kombination der Messungen von Refraktion, Hornhautkrümmung, Augeninnendruck sowie Hornhautdicke erhalten Sie schnelle und präzise Informationen.

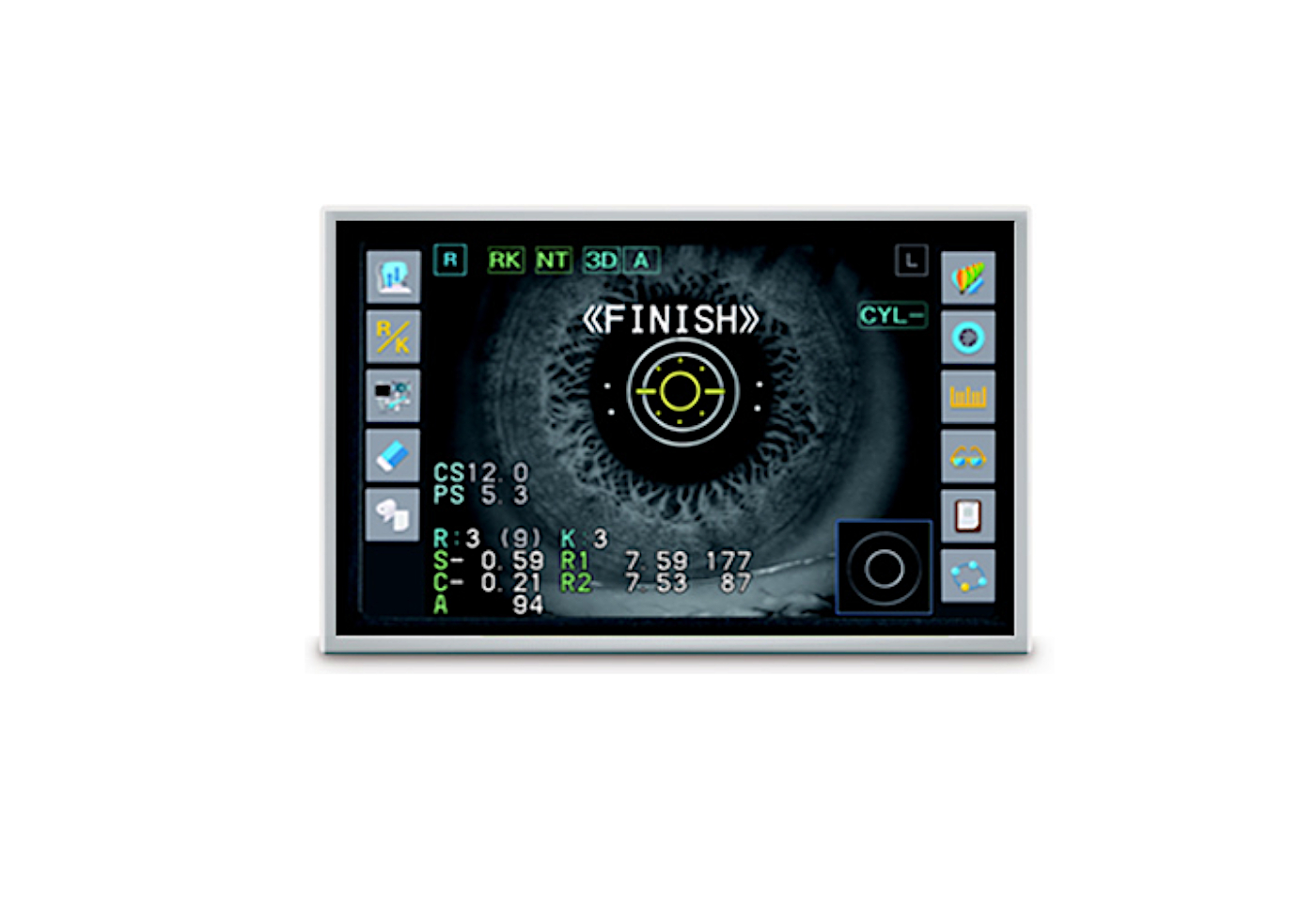

Das Tonoref III überzeugt durch die hohe Reproduzierbarkeit der Messwerte und die einfache Handhabung. Alle Messergebnisse werden in einem übersichtlichen Display dargestellt.

4 Messfunktionen in einem

Automatische Zentrierung, Fokussierung und Messauslösung für alle vier Messfunktionen. Refraktion, Keratometrie, Non-Contact-Tonometrie und Pachymetrie können direkt hintereinander ausführt oder auch einzeln angewählt werden.

• Mehrere Funktionen in einem Gerät sparen Platz und Zeit

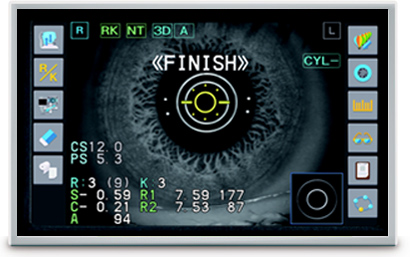

• Das schwenkbare Display vermeidet Blendungen und ermöglicht dem Anwender Messungen im Stehen oder Sitzen auszuführen.
• Messung von Pupillendistanz, Cornea-Durchmesser, Pupillendurchmesser
• Elektromotorisch höhenverstellbare Kinn- und Stirnstütze
• Absolut leiser und sanfter Luftimpuls bei der Tonometrie
• Sichere und reproduzierbare objektive Refraktion auch bei Katarakt
• Mindestpupillendurchmesser: 2 mm

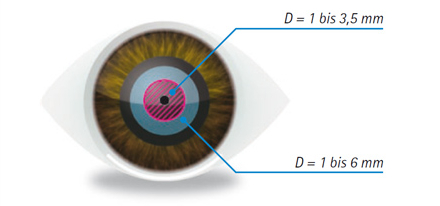

Zwei Messareale zur Unterscheidung zwischen Tag- und Nachtrefraktion

Die Messwerte des 3,5 mm- und des 6 mm-Areals werden gleichzeitig ermittelt und verglichen.Sie geben so Aufschluss über einen Unterschied der Refraktion unter photopischen und mesopischen Bedingungen.

Objektive Messung der Akkommodationsbreite

Während der Proband in das Gerät blickt, bewegt sich ein Fixationsobjekt aus der Ferne auf ihn zu. Während des Akkommodationsprozesses werden Refraktion und Pupillenkontraktion kontinuierlich gemessen und anschließend grafisch dargestellt.

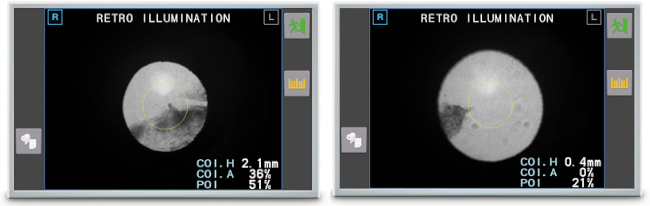

Visualisierung von Trübungen durch Retro-Illumination

Als Ergänzung zur Refraktion können Bilder der optischen Medien unter Retro-Illumination erstellt werden. Diese Bilder geben Aufschluss über Trübungen, die den Visus beeinflussen können.

Technische Daten - Autorefrakto-Keratometer

Refraktion

• Messbereich
  • Sphäre: -30,0 dpt bis +25,0 dpt (in 0,01 dpt-, 0,12 dpt- und 0,25 dpt-Schritten)
  • Zylinder: 0 dpt bis ±12 dpt (in 0,01 dpt-, 0,12 dpt- und 0,25 dpt-Schritten)
  • Achse: 0° bis 180° (in 1°- und 5°-Schritten)
• Minimaler Pupillendurchmesser: 2,0 mm
• Messareal: Ø 1 mm - 6 mm

Topometrie

• Messbereich
  • HH-Krümmung: 5,00 bis 13,00 mm (in 0,01 mm-Schritten)
  • HH-Brechkraft: 25,96 dpt bis 67,50 dpt (in 0,01 dpt-, 0,12 dpt- und 0,25 dpt-Schritten)
  • HH-Astigmatismus: 0 dpt bis ±12,0 dpt (in 0,01 dpt-, 0,12 dpt- und 0,25 dpt-Schritten)
  • Achse: 0° bis 180° (in 1°- und 5°-Schritten)

Technische Daten - Tonometer

• Messbereich: 1 mmHg bis 60 mmHg
• Messbereichseinstellung: APC 40, APC 60 (APC = Luftimpulskontrolle)
• Arbeitsabstand: 11 mm
• Fixationszeichen: Fixationslicht

Technische Daten - Non Contact Pachymetrie

• Messbereich: 300-800 µm in 1 µm-Schritten

Allgemeine technische Daten

• Automatische Zentrierung: in X-, Y- und Z-Richtung, automatische Messauslösung
• Pupillendistanz (PD): 30 mm bis 85 mm (in 1 mm-Schritten)
• Corneadurchmesser (CS): 10,0 mm bis 14,0 mm (in 0,5 mm-Schritten)
• Pupillengröße (PS): 1,0 mm bis 10,0 mm (in 0,5 mm-Schritten)
• Monitor: 7"-VGA-Farb-LCD, schwenkbar
• Drucker: Thermodrucker mit automatischem Papierabschneider
• Konnektivität: Das Tonoref III kann im NIDEK-Datenverbund an die automatischen Phoroptoren RT-2100 und RT-5100 angeschlossen werden.
• Anbindung: Über die serielle bzw. LAN-Schnittstelle ist eine Anbindung an gängige Praxis- und Augenoptiker-Software möglich.
• Spannungsversorgung: AC 100-240 V +/- 10 %
• Leistungsaufnahme: 100 VA
• Abmessungen (B x T x H): 260 x 495 x 460 mm
• Gewicht: 22 kg

NIDEK TonoRef III

Standard-Zubehör:

• Sicherungen
• Druckerpapier
• Kinnstützpapier
• Netzkabel
• Staubschutzhaube
• Modellauge mit Kontaktlinsenhalter
• Abdeckkappe für das Messfenster
